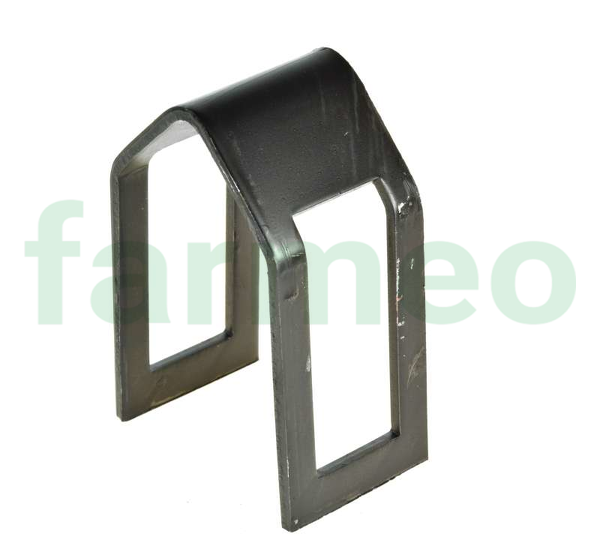

Obejma zęba kultywatora – do ramy fi 60 mm; 1410000150/60 Produkt krajowy

Opis produktu

Obejma zęba kultywatora przeznaczona do ramy o szerokości 60 mm.
Stosowana do mocowania zębów roboczych w kultywatorach.
W połączeniu z jarzemkiem i nakładką zapewnia stabilne i trwałe osadzenie zęba w ramie maszyny.
Wykonana z grubej, spawanej stali, odporna na duże obciążenia i naprężenia powstające podczas pracy w polu.

Specyfikacja techniczna:
- Typ: obejma zęba kultywatora
- Przeznaczenie: do ramy Q-60 mm
- Funkcja: mocowanie zęba roboczego przy użyciu jarzemka i nakładki

Numer katalogowy: 1410000150

Zastosowanie:
- kultywatory z ramą Q-60 mm (uniwersalne)

Zalety produktu (charakterystyka):
- zapewnia pewne mocowanie zęba do ramy kultywatora
- solidna, spawana konstrukcja
- odporność na duże obciążenia robocze
- prosta wymiana i szybki montaż

Jak zamontować ząb kultywatora przy użyciu obejmy i jarzemka:

Przygotowanie ramy i zęba:
- Rama kultywatora ma przekrój prostokątny, np. Q-60 mm.
- Ząb roboczy kultywatora wsuwamy od spodu ramy w wyznaczone miejsce.

Obejma zęba (1410000150)
- Obejma to element, który „obejmuje” ramę od góry.
- Na dolnej części obejmy opiera się górna część zęba.
- Obejma stabilizuje ząb, żeby nie mógł się przesuwać do góry ani na boki.

Nakładka zęba (kwadratowa lub podłużna – zależnie od typu)
- Nakładkę wkłada się od spodu ramy – pomiędzy ramę a jarzemko.
- Nakładka ma bolec centrujący, który wchodzi w otwór w ramie, zapobiegając przesunięciu.
- Dzięki temu ząb jest trzymany w stabilnej pozycji.

Jarzemko (śruba w kształcie litery U)
- Jarzemko zakładamy od dołu, obejmuje ono ramę i nakładkę.
- Gwintowane końce jarzemka przechodzą przez otwory w obejmie (na górze ramy).

Skręcenie kompletu:
- Na wystające gwinty jarzemka nakręcamy nakrętki M12 (czasem stosuje się też podkładki).
- Dokręcając nakrętki, jarzemko dociska nakładkę do ramy, a obejmę od góry.
- Cały zestaw (obejma + ząb + nakładka + jarzemko) ściska ramę, unieruchamiając ząb.
